В металлообработке стандартизированная упаковка готовых стальных рулонов является важнейшим этапом обеспечения качества во время хранения, транспортировки и экспорта.
В настоящее время широко используются два типа систем:вертикальная линия упаковки стальных рулоновигоризонтальная линия упаковки стальных рулонов.
Эти линии по упаковке стальных рулонов автоматизируют весь процесс упаковки, включая нанесение пленки, обертывание и обвязку, заменяя ручной труд.
Основное различие между вертикальной и горизонтальной линиями упаковки стальных рулонов заключается в ориентации стального рулона и способе его транспортировки в процессе упаковки.
Это различие напрямую влияет на их производительность с точки зрения требований к площади, совместимых технических характеристик, уровня автоматизации, инвестиционных затрат и подходящих сценариев применения.
В данной статье компания KINGREAL SLITTING представляет подробный анализ принципов работы, основных преимуществ и областей применения как вертикальной, так и горизонтальной линий упаковки стальных рулонов.
Данная информация призвана помочь вам выбрать оптимальное упаковочное решение, способное выдерживать интенсивную и жесткую производственную среду, исходя из ваших конкретных производственных потребностей.
Типы линий упаковки стальных рулонов

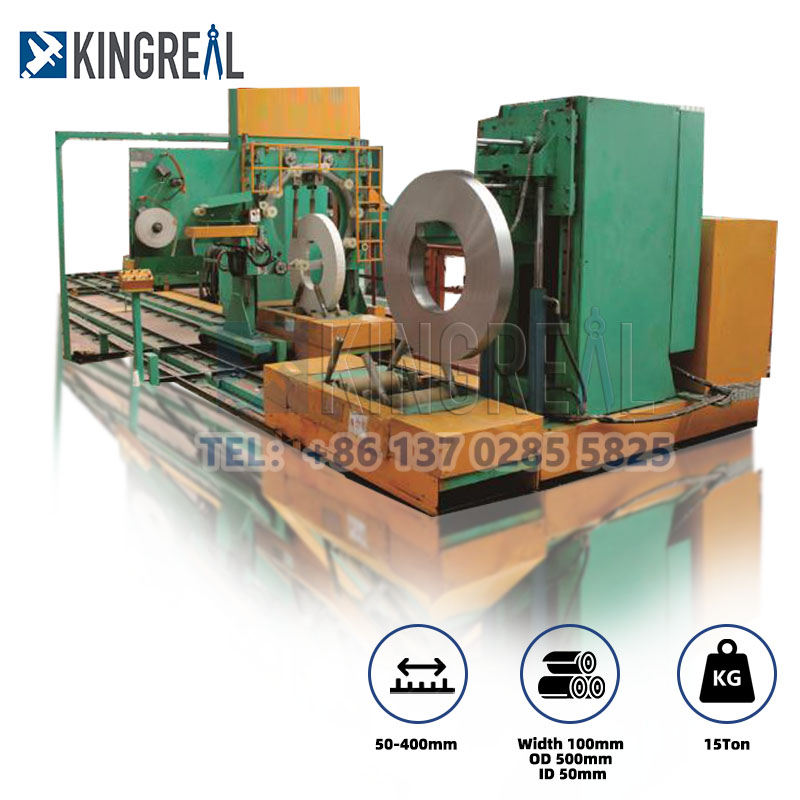

Что такое вертикальная линия для упаковки стальных рулонов?
Онвертикальная линия упаковки стальных рулоновПредназначен для операций по упаковке «от глаза до неба», при которых стальная катушка остается в вертикальном положении (торцевой стороной вверх) на протяжении всего процесса упаковки.
Вертикальная линия упаковки стальных рулонов использует стационарную упаковочную станцию и вращает сам рулон для выполнения операций обмотки и обвязки. Ее компактная конструкция делает ее идеальной для стандартизированной упаковки тяжелых стальных рулонов.
Технологический процесс вертикальной линии упаковки стальных рулонов:
Загрузка рулона → Автоматическое центрирование и выравнивание → Ручное или автоматическое размещение нижних подкладок и защитных элементов по краям → Вращение рулона вокруг центральной оси для полностью автоматизированного нанесения и обмотки пленкой → Точное размещение и крепление верхней крышки → Усиление с помощью кольцевой и радиальной обвязки → Автоматическая выгрузка и перемещение готового рулона.
На протяжении всего процесса основное упаковочное оборудование остается в основном неподвижным, требуя лишь незначительных линейных корректировок.
Упаковка осуществляется за счет равномерного вращения рулона, что обеспечивает полное покрытие без «слепых зон» и, как следствие, превосходную герметизацию и структурную целостность.

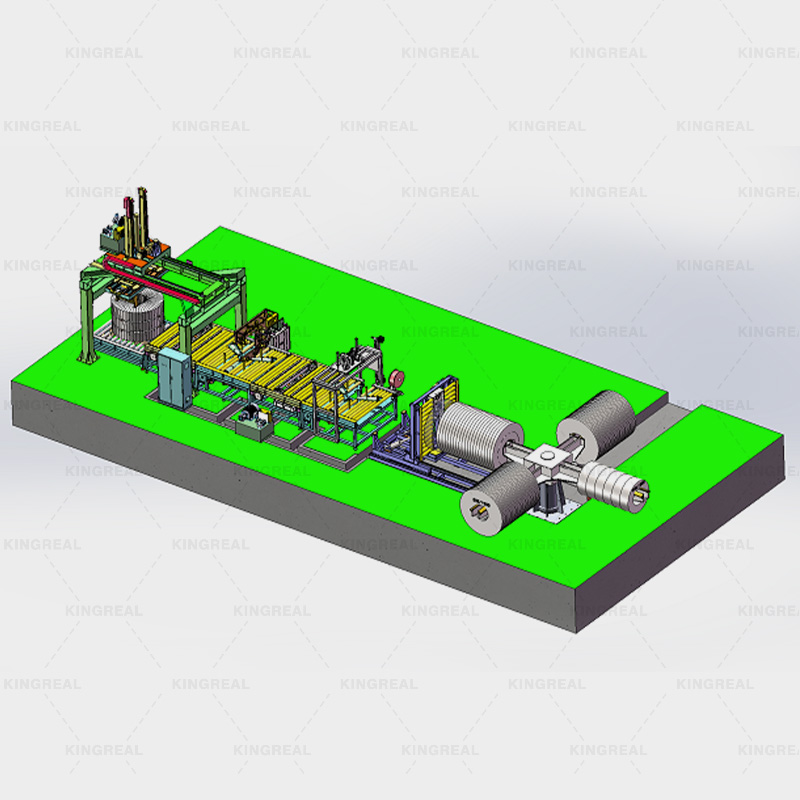

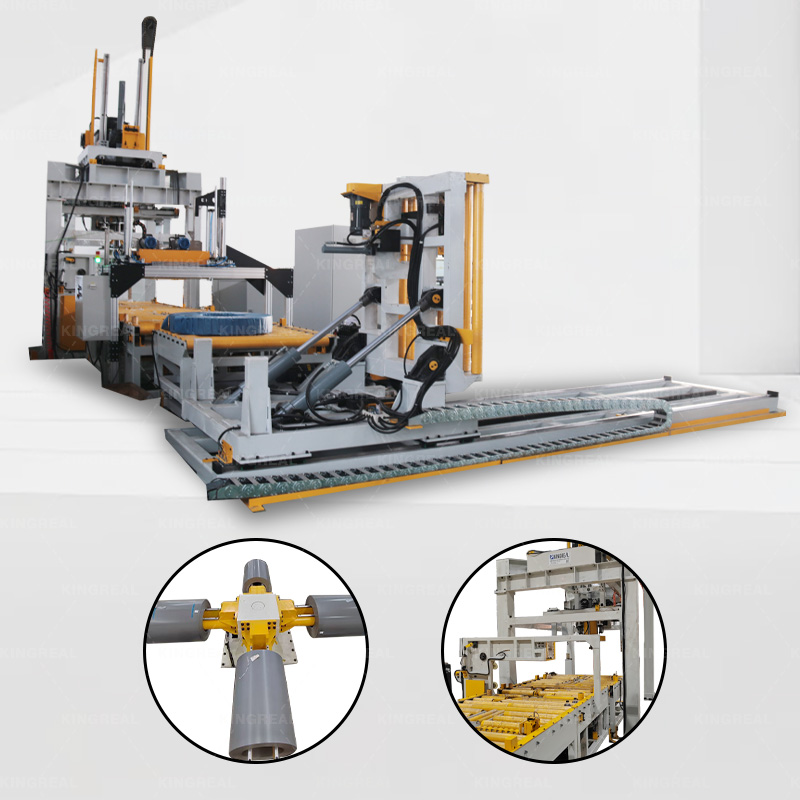

Что такое горизонтальная линия для упаковки стальных рулонов?
Онгоризонтальная линия упаковки стальных рулоновПредназначена для сценариев упаковки типа «от глаза до стены». Стальная рулонная лента остается в горизонтальном положении на роликовой платформе конвейера на протяжении всего процесса, последовательно перемещаясь через различные упаковочные станции с горизонтально расположенной осью.
Эта система непрерывной упаковки, выполненная по принципу конвейера, широко используется в конце крупномасштабных линий непрерывного производства стальных рулонов.
Технологический процесс горизонтальной линии упаковки стальных рулонов:
Загрузка рулонов → Линейная транспортировка с постоянной скоростью по роликовому конвейеру → Автоматический ввод в станции фасовки и обмотки для внешней защитной упаковки → Транспортировка на портальную станцию обвязки для многослойной арматуры → Непрерывная транспортировка готовых рулонов в зону штабелирования для хранения.
В отличие от вертикальных линий упаковки стальных рулонов, основная логика работы горизонтальной линии упаковки стальных рулонов основана на линейном перемещении рулона.
Все упаковочные станции расположены линейно вдоль линии и работают скоординированно, что обеспечивает бесперебойное серийное производство упаковочных материалов.
Основные различия между вертикальной и горизонтальной линиями упаковки стальных рулонов
Что касается ориентации катушки:вертикальная линия упаковки стальных рулоновудерживает торцевую поверхность катушки в вертикальном положении на протяжении всего процесса, при этом центральное ушко перпендикулярно земле;горизонтальная линия упаковки стальных рулоновРасполагает катушку так, чтобы ее ось была горизонтальной, а центральный глазок оставался параллельным земле.
Что касается перемещения сердечника: в вертикальной линии упаковки стальных рулонов упаковка осуществляется за счет вращения рулона вокруг собственной центральной оси, что приводит к минимальному перемещению оборудования; в горизонтальной линии упаковки стальных рулонов используется линейная транспортировка, этапы упаковки завершаются по мере перемещения рулона между станциями.
Что касается технологического процесса: вертикальная линия упаковки стальных рулонов работает по замкнутому циклу: точное позиционирование → интегрированная вращающаяся упаковка → выгрузка отдельных рулонов, что обеспечивает более высокую точность на каждый рулон; горизонтальная линия упаковки стальных рулонов использует модель: непрерывная транспортировка → многостанционная поэтапная упаковка → пакетная передача, что обеспечивает большую непрерывность производства.
Что касается планировки пространства: вертикальная линия упаковки стальных рулонов предъявляет особые требования к высоте потолка, но занимает меньшую площадь, обеспечивая высокую эффективность использования пространства; горизонтальная линия упаковки стальных рулонов не требует значительной высоты потолка, но предполагает длинную линейную планировку, занимая больше площади пола.
Что касается автоматизации, то вертикальная линия упаковки стальных рулонов в первую очередь автоматизирует вертикальную загрузку и разгрузку рулонов, что делает ее пригодной для работы с тяжелыми материалами; горизонтальная линия упаковки стальных рулонов ориентирована на скоординированную автоматизацию конвейерной системы и различных упаковочных станций для обеспечения непрерывного производственного ритма.
Как выбрать между вертикальной и горизонтальной линией упаковки стальных рулонов?
1. Выбор на основе веса и размеров катушки.
Онвертикальная линия упаковки стальных рулоновОбладает исключительной несущей способностью; ее вращающаяся платформа имеет прочную и стабильную конструкцию, способную выдерживать тяжелые рулоны весом в десятки или даже сотни тонн, что делает ее предпочтительным выбором для упаковки рулонов большой грузоподъемности.
Однако из-за центрального вращения в режиме работы вертикальная линия упаковки стальных рулонов требует постоянного внутреннего диаметра рулонов. Если завод работает с широким диапазоном значений внутреннего диаметра, необходимость замены распорных оправок или переходников увеличивает время переналадки и усложняет техническое обслуживание оборудования.
Кроме того, поскольку ширина рулона определяет рабочую высоту при вертикальной упаковке, чрезмерно широкие рулоны увеличивают требования к вертикальному зазору оборудования и усиливают вертикальное нависание упаковочных материалов, что может ухудшить гладкость упаковки.
Онгоризонтальная линия упаковки стальных рулоновРаспределяет вес рулона по роликовым конвейерам, устраняя изгибающие напряжения, связанные с подъемом рулонов в вертикальное положение.
Это обеспечивает значительные преимущества при поддержке и транспортировке сверхдлинных или сверхшироких рулонов, эффективно предотвращая деформацию или повреждение конструкции.
Эта горизонтальная линия для упаковки стальных рулонов обладает высокой совместимостью с рулонами различного внешнего диаметра, что позволяет использовать одну производственную линию для рулонов разных размеров без частой переналадки.
Кроме того, портальное оборудование для обвязки и обмотки на горизонтальной линии может быть адаптировано под ширину рулона; не ограниченное вертикальным пространством, оно легко подходит для упаковочных операций с различными рулонами из сверхширокой кремниевой стали и стали с цветным покрытием.
2. Выбор на основе производственных задач.
Вертикальная линия для упаковки стальных рулонов подходит для специфических задач высококачественной упаковки тяжелых грузов.
В основном он используется для упаковки рулонов сверхтолстых листов, предназначенных для тяжелого машиностроения и сосудов под давлением, а также для обработки рулонов, предназначенных для морского экспорта.
Двойной способ крепления — радиальное и круговое расположение ремней — значительно повышает прочность крепления, эффективно предотвращая проскальзывание или ослабление межслойных соединений во время морской транспортировки.
Кроме того, для цехов с умеренным темпом производства, большим весом рулонов и стандартизированными внутренними диаметрами вертикальная линия упаковки стальных рулонов может значительно повысить стабильность упаковки и процент брака готовой продукции.
Горизонтальная линия для упаковки стальных рулонов лучше подходит для крупномасштабных производственных сред, требующих высокой производительности и превосходного качества поверхности.
Для стальных рулонов со строгими требованиями к качеству поверхности, таких как кремнистая сталь, оцинкованный лист и лист с цветным покрытием, использование горизонтальной линии упаковки стальных рулонов позволяет минимизировать царапины и истирание поверхности.
Для материалов, подверженных ударным повреждениям, таких как рулоны из нержавеющей стали, горизонтальный способ упаковки позволяет избежать повреждений кромок, которые могут возникнуть в процессе переворачивания или вращения рулонов.
Кроме того, горизонтальная линия упаковки стальных рулонов органично интегрируется с конечным звеном непрерывных производственных линий, обеспечивая возможность высокочастотных операций и частых изменений технических характеристик для эффективного массового производства.
Чтобы узнать больше об индивидуальных решениях, технических характеристиках оборудования и стоимости внедрения этих двух автоматизированных линий по упаковке стальных рулонов, пожалуйста, свяжитесь со профессиональной командой KINGREAL SLITTING для получения комплексного решения по автоматизированной упаковке стальных рулонов «под ключ».
