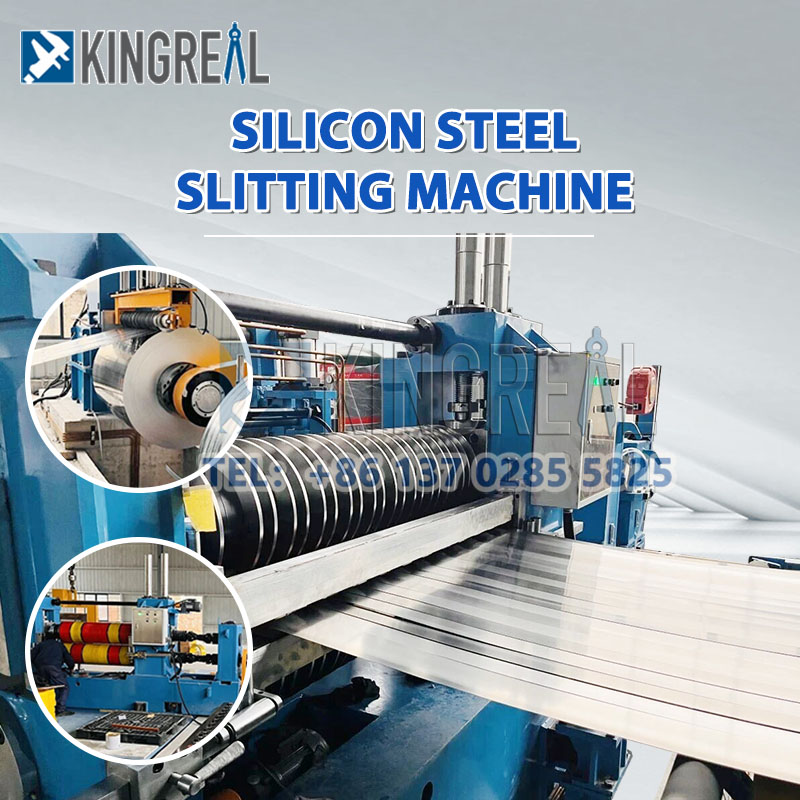

Линия для продольной резки кремниевых катушек

Видео о линии продольной резки кремниевых катушек?

Описание линии для продольной резки кремниевых катушек

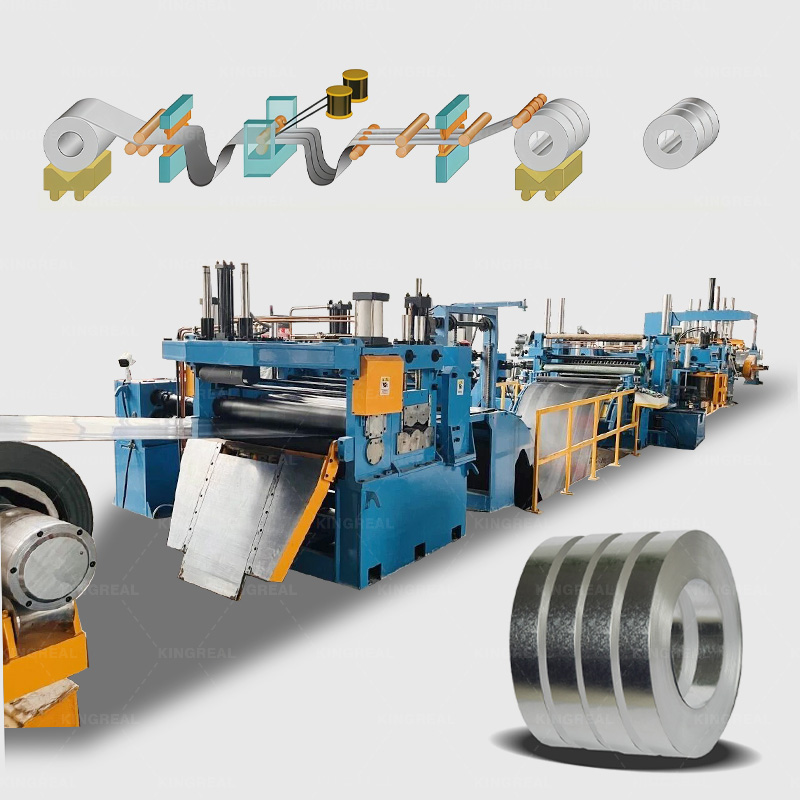

Технологический процесс линии продольной резки стальных рулонов

Загрузка материала -- Размотчик -- Устройство для выравнивания/резки с зажимным механизмом -- Первый петлевой мост -- Направляющая и резка -- Сбор отходов -- Второй петлевой мост -- Натяжное устройство -- Размотчик нарезанной рулонной стали -- Выгрузка рулонов

Технические характеристики станка для продольной резки кремниевых рулонов

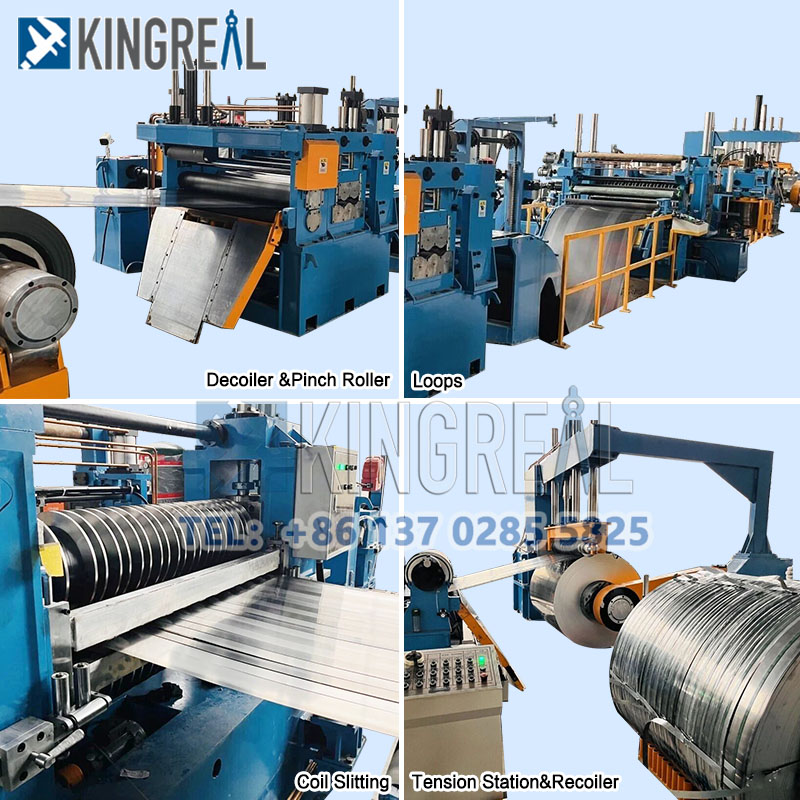

Основные функции компонентов

·Система разматывания

1. Загрузочный стол может быть предварительно заполнен несколькими рулонами для повышения эффективности работы.

2. В этом разматывающем устройстве линии продольной резки используется гидравлический складной ролик, не повреждающий нижний слой материала. Возможна как растягивающая, так и ручная размотка, что эффективно предотвращает деформацию и повреждение материала.

Направляющее устройство

Направляющее устройство играет решающую роль в производственной линии продольно-резательных станков, особенно на начальном этапе обработки рулонов. Его основные функции и значение заключаются в следующем:

·Прижимные ролики

1. Прижимные ролики являются ключевыми компонентами продольно-резательной машины и используются для подачи листа в выпрямитель. Прижимные ролики подают лист в выпрямитель для дальнейшей обработки. Нижний ролик неподвижен, а верхний ролик управляется пневматически для перемещения вверх и вниз, при этом оба ролика активно приводятся в движение для обеспечения плавной подачи.

2. Благодаря точному контролю расстояния и давления между верхним и нижним роликами, прижимные ролики обеспечивают плавную подачу листа без отклонений, повышая эффективность и точность подачи.

3. В процессе подачи прижимные ролики равномерно прижимают лист, способствуя его предварительному выравниванию. Этот процесс закладывает основу для последующей работы выпрямителя, обеспечивая лучшую начальную плоскостность листа при поступлении в выпрямитель, тем самым улучшая эффект выравнивания и качество конечного продукта.

·Направление и выравнивание

1. Во время первоначальной намотки рулона направляющее устройство контактирует с передним краем листа, выпрямляя любые изогнутые части для обеспечения плавного перехода к последующим этапам обработки.

2. Этот процесс гарантирует ровность и плавное прохождение листового материала перед попаданием в прижимные ролики, предотвращая повреждение материала и застревание, и тем самым повышая непрерывность и эффективность производства.

3. Направляющее устройство обеспечивает ровность листогибочной головки за счет своего выравнивающего действия. Ровная листогибочная головка лучше взаимодействует с последующим оборудованием, улучшая общее качество обработки, снижая процент брака и обеспечивая стабильное качество продукции.

·Главный станок для продольной резки

1. Оправка режущей головки закреплена в эксцентриковой втулке. Если лезвие только что отполировано, угол прореза остается тем же.

2. Линия продольной резки имеет две режущие головки. Пока одна работает в режиме онлайн, другая может быть подготовлена ​​к подключению оборудования, что позволяет значительно сократить время простоя производства.

3. Для повышения точности позиционирования лезвия используется гидравлическая контргайка.

·Станция натяжения

1. Натяжной блок оснащен двумя устройствами предварительного разделения. Ось разделения может быть удалена вбок для более быстрой замены распорок. 2.

2. С фрикционным натяжным столом. Регулируемое натяжение может обеспечиваться гидравлическим или пневматическим приводом. 3.

3. Наши линии продольной резки также могут быть оснащены роликовым натяжителем, который подходит для материалов с покрытием, поскольку не повреждает покрытие.

·Перемоточная машина

1. Линия продольной резки может быть оснащена бесшовным гидравлическим выдвижным намотчиком, который не повреждает обрабатываемый материал.

2. Зажимное устройство обладает свойствами, снижающими напряжение. При различной толщине листа округлость рулона остается неизменной.

3. Намотка плотная, аккуратная и ровная.

Характеристики линии продольной резки кремниевой стали

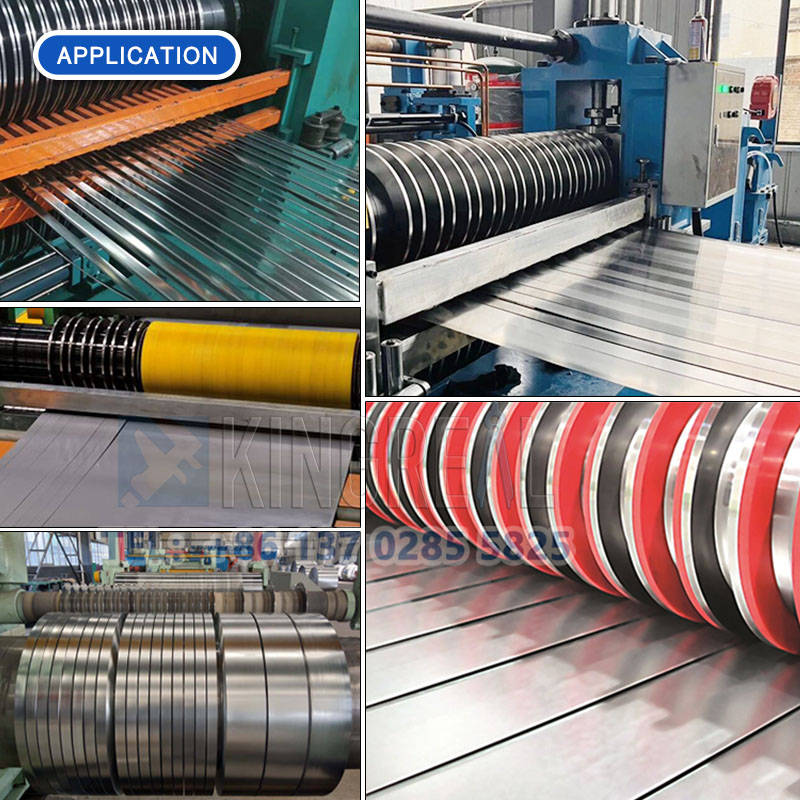

1. Станок для продольной резки кремниевой стали обладает высокой точностью резки, позволяя разрезать рулоны кремниевой стали на однородные и гладкие узкие полосы. При производстве сердечников трансформаторов точная резка полос кремниевой стали обеспечивает необходимую плотность укладки сердечника.

2. Станок для продольной резки кремниевой стали оснащен усовершенствованной системой автоматического управления и сервоприводом, что обеспечивает высокоточный контроль натяжения и синхронизированную работу, гарантируя стабильность и точность каждого этапа резки.

3. Использование высококачественных ножей из легированной стали и прецизионного режущего механизма обеспечивает аккуратные разрезы без заусенцев и гладкие кромки, что снижает потери на вихревые токи в сердечнике трансформатора.

4. Благодаря устройству точного контроля натяжения, обеспечивается стабильность и равномерное натяжение рулона в процессе резки.

5. Станок для продольной резки кремниевой стали имеет прочную конструкцию, отличающуюся высокой жесткостью и стабильностью, что позволяет ему выдерживать длительную работу в условиях высокой интенсивности и удовлетворять потребности в высокоточном производстве больших объемов продукции.

Различные решения для линий продольной резки стальных рулонов

Компания КИНГРЕАЛ РАЗРЕЗАНИЕ предлагает индивидуальные решения по оборудованию, разработанные с учетом конкретных производственных сценариев и технологических потребностей, включая станки для продольной резки стальных рулонов, оптимизированные для различных материалов и толщин.

Классифицировано потолщина материаламы предлагаемСтанок для продольной резки тонколистового металла, линия для продольной резки рулонов средней толщины и линия для продольной резки толстолистового металла.точно соответствуя требованиям к нарезке для различных толщин.

Классифицировано потип материалаВ наш ассортимент входят:Линия для продольной резки рулонов медной полосы, станок для продольной резки углеродистой стали, станок для продольной резки рулонов алюминиевой стали, станок для продольной резки рулонов стали с КРГО-покрытием и станок для продольной резки нержавеющей стали.Способна к высокоточной резке самых разнообразных металлов.

Кроме того, КИНГРЕАЛ РАЗРЕЗАНИЕ предлагаетразличные модели-такой каклиния для продольной резки быстрорежущей стали и простая линия для продольной резки—на основе бюджетов производственных мощностей и требований к эффективности, в полной мере удовлетворяя разнообразные и специфические потребности различных клиентов.

Комплексное обслуживание

Компания КИНГРЕАЛ РАЗРЕЗАНИЕ предоставляет комплексные услуги «под ключ», охватывающие весь жизненный цикл проекта — от предпродажной подготовки и производства до послепродажной поддержки — гарантируя реализацию проекта и полную защиту интересов заказчика.

На этапе предпродажной подготовки компания КИНГРЕАЛ РАЗРЕЗАНИЕ проводит углубленный анализ основных требований проекта и предлагает индивидуальные решения, адаптированные к реальным производственным сценариям. Мы предоставляем визуальные материалы, такие как 3D-модели оборудования и динамические 3D-анимации, что позволяет клиентам наглядно понять конструкцию и логику работы линии для продольной резки кремниевых катушек.

В процессе производства компания КИНГРЕАЛ РАЗРЕЗАНИЕ придерживается строгих стандартов, стремясь к совершенству на каждом этапе — от выбора сырья и обработки основных компонентов до окончательной сборки. Профессиональная команда контроля качества отслеживает весь процесс, проводя проверки компонентов в режиме реального времени, чтобы гарантировать качество на этапе производства и строго обеспечивая качество продукции и соблюдение сроков поставки.

После завершения производства компания КИНГРЕАЛ РАЗРЕЗАНИЕ проводит внутренние испытания и пусконаладочные работы для обеспечения стабильной работы, прежде чем официально пригласить заказчика на завод для осмотра линии по резке кремниевых рулонов на месте.

После доставки линии для продольной резки кремниевых рулонов на предприятие заказчика, профессиональные инженеры КИНГРЕАЛ РАЗРЕЗАНИЕ предоставляют услуги по установке и вводу в эксплуатацию на месте. После доставки команда КИНГРЕАЛ РАЗРЕЗАНИЕ продолжает контролировать работу оборудования и оперативно реагирует на запросы и потребности в послепродажном обслуживании, обеспечивая стабильное круглосуточное производство для заказчика.

Услуги по приемке линий для продольной резки кремниевых рулонов

Для защиты интересов клиентов компания КИНГРЕАЛ РАЗРЕЗАНИЕ внедрила строгий и прозрачный механизм приемки оборудования, который предполагает участие клиента на протяжении всего процесса. Клиенты могут лично посетить завод для приемки на месте; в качестве альтернативы, если личный визит неудобен, команда специалистов КИНГРЕАЛ РАЗРЕЗАНИЕ может провести инспекцию от имени клиента, обеспечив удаленный контроль в режиме реального времени и полное участие посредством онлайн-видеоконференций.

В процессе приемки команда КИНГРЕАЛ РАЗРЕЗАНИЕ оказывает всестороннюю поддержку и проводит комплексные, строгие испытания в соответствии с отраслевыми стандартами и требованиями заказчика. Тщательно оцениваются ключевые параметры, такие как внешний вид оборудования, стабильность работы без нагрузки, производительность при фактической подаче материала и точность готового изделия. КИНГРЕАЛ РАЗРЕЗАНИЕ также полностью учитывает любые особые требования к проверке или приоритетные пункты, указанные клиентом, обеспечивая индивидуальную проверку каждого из них. Если в процессе приемки будут обнаружены какие-либо проблемы, инженеры немедленно выполнят целенаправленную корректировку и оптимизацию; если устранение неполадок на месте невозможно или оборудование еще не соответствует производственным стандартам заказчика, оно будет возвращено на завод для дальнейшей оптимизации.

Отгрузка осуществляется только после того, как линия для продольной резки кремниевых катушек пройдет всестороннюю проверку заказчиком и получит официальное одобрение, что в корне гарантирует соответствие каждой поставленной единицы производственным требованиям заказчика.

Возможности команды КИНГРЕАЛ РАЗРЕЗАНИЕ

Компания КИНГРЕАЛ РАЗРЕЗАНИЕ обладает профессиональными возможностями в области ОДМ-разработки и исследований и разработок, что позволяет нам проектировать оборудование, адаптированное к индивидуальным потребностям клиентов, включая предоставление эксклюзивной документации, а также предлагать комплексные услуги по планированию размещения оборудования на заводе и проектированию интегрированных систем.

На протяжении всего процесса проектирования и разработки линии для продольной резки кремниевых рулонов команда КИНГРЕАЛ РАЗРЕЗАНИЕ строго придерживается мировых отраслевых стандартов и поддерживает надежную систему сертификации. Мы предоставляем международно признанные сертификаты, такие как СЕ, CSA и КУЛ, адаптированные к конкретным нормативным требованиям и условиям доступа на рынок региона клиента, обеспечивая полное соответствие местным стандартам.

Компания КИНГРЕАЛ РАЗРЕЗАНИЕ создала разветвленную глобальную сервисную сеть, которая выходит за географические границы. Независимо от местоположения клиента, мы предоставляем профессиональные, эффективные и комплексные услуги на протяжении всего жизненного цикла проекта, используя гибридную модель, сочетающую удаленную онлайн-поддержку с выездными визитами.

Пожалуйста, подтвердите ваши потребности в продукции, и мы подготовим для вас ценовое предложение.

1. Материал катушки

2. Толщина/ширина/вес рулона

3. Ширина щели

4. Скорость продольной резки
